五月婷婷丁香激情av,国产精品精华液网站,欧美色乱一区二区麻豆,久久久久久久久极品内射

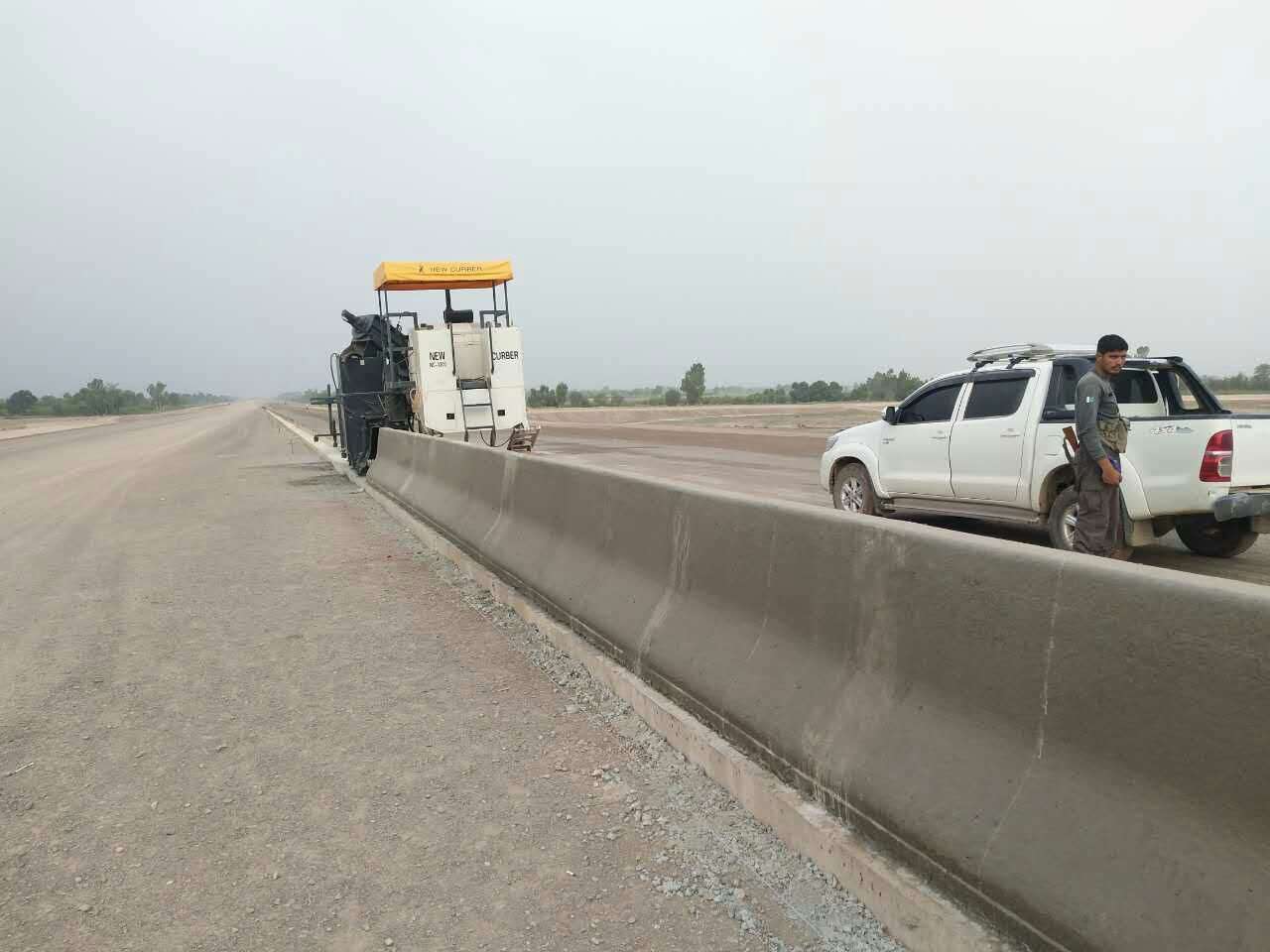

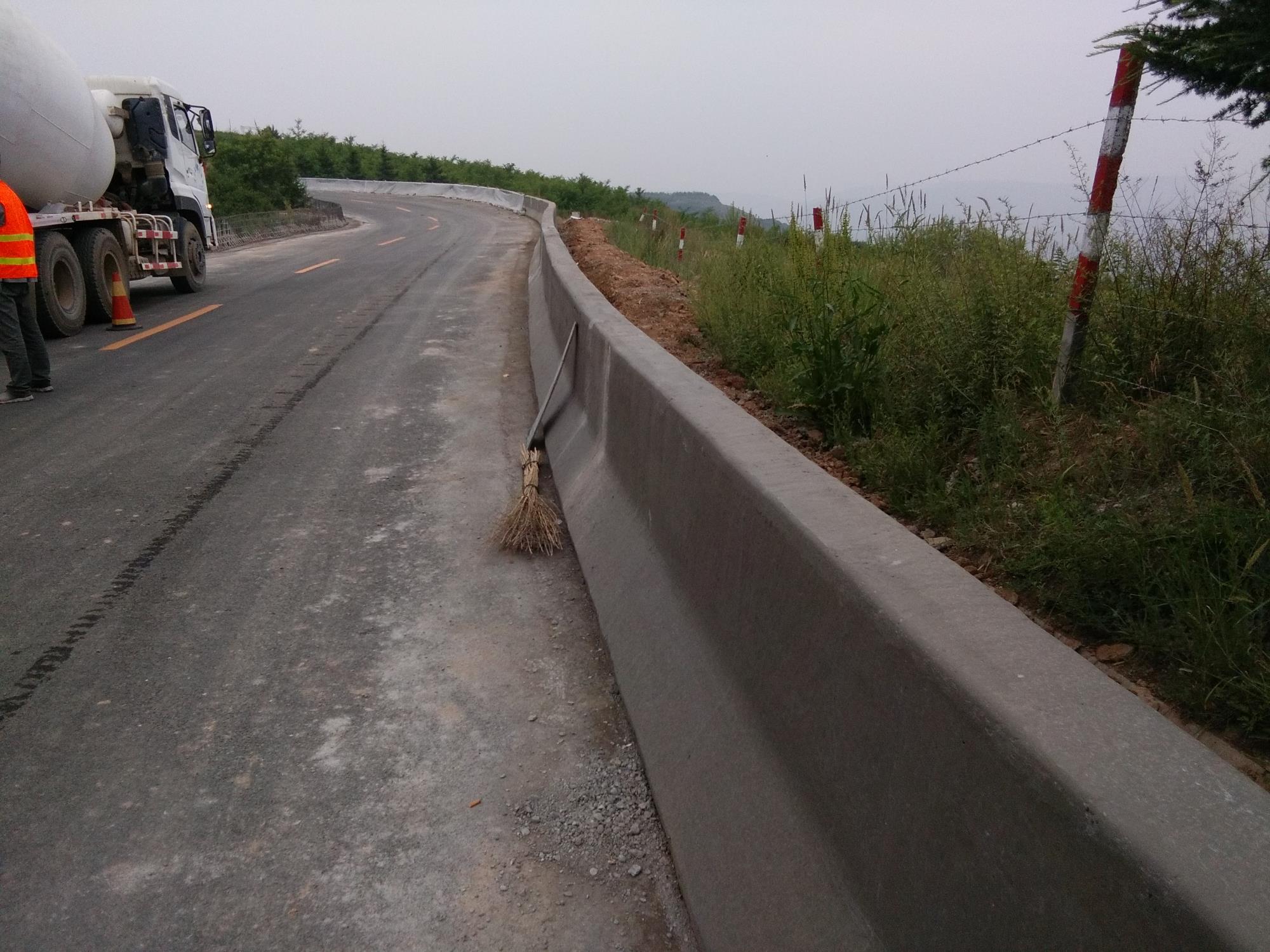

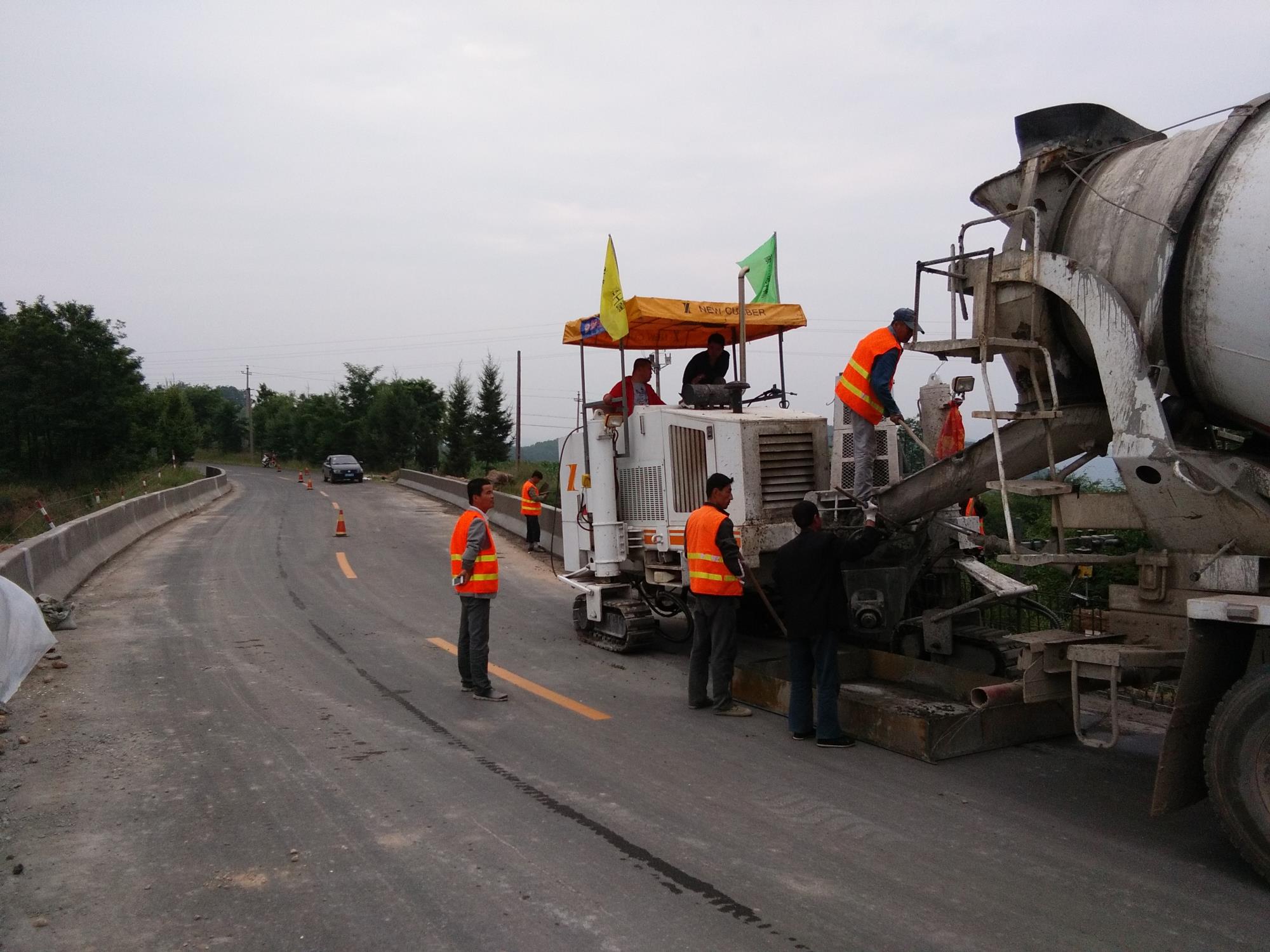

路緣石滑模機(jī)施工過程中，混凝土攪拌人員發(fā)現(xiàn)出站混凝土坍落度明明不大，打的料不稀，更不會離析，但是到工地后就離析了。他說開始以為是罐車內(nèi)有水，一連幾車都是這種現(xiàn)象，不可能是罐車內(nèi)都有水。其實(shí)這種現(xiàn)象很多一線混凝土技術(shù)人員都遇到過?；炷撂涠鹊勾蟋F(xiàn)象是指混凝土拌合物的坍落度隨著時間的推遲坍落度不降低反而增大的現(xiàn)象。這種現(xiàn)象有時很讓混凝土技術(shù)人員頭疼，明明檢測的出廠坍落度合適，但經(jīng)過一段時間運(yùn)輸至工地卻發(fā)現(xiàn)坍落度大于設(shè)計(jì)坍落度甚至出現(xiàn)離析現(xiàn)象。遇到混凝土拌合物坍落度“倒大”現(xiàn)象時一定要引起足夠的重視，及時查找原因，掌握引起這一現(xiàn)象的第一手資料，找出問題的根源，而不能盲目調(diào)整配合比。下面說說幾種常見的混凝土“倒大”現(xiàn)象。

（1）混凝土離析

有混凝土離析引起的混凝土拌合物坍落度“倒大”現(xiàn)象，主要是因?yàn)樘涠仍囼?yàn)時混凝土狀態(tài)有差變好引起的。當(dāng)混凝土拌合物初始狀態(tài)發(fā)生離析，在做坍落度試驗(yàn)時，混凝土漿體較骨料流速快，造成骨料堆積，使得測量的坍落度值偏小。隨著時間的推移，混凝土拌合物在水泥水化作用下，有一定的坍落度損失，拌合物的離析現(xiàn)象消失，再次做坍落度試驗(yàn)時，漿體帶動粗骨料一起流動，粗骨料堆積現(xiàn)象消失，測量的坍落度值大于初始離析時的狀態(tài)。這種現(xiàn)象引起的坍落度“倒大”現(xiàn)象，一般有以下原因：一種情況是在用水量一定的情況下，混凝土的外加劑摻量過大造成離析；另一種情況是在外加劑用量的一定的情況下，用水量偏大，如砂石含水率突然變大。其次是砂質(zhì)量發(fā)生變化，如含泥量降低、砂變粗。針對這種原因引起的混凝土坍落度“倒大”，只要加強(qiáng)生產(chǎn)控制很容易避免。

（2）攪拌時間短

混凝土企業(yè)進(jìn)行混凝土生產(chǎn)時，過分追求生產(chǎn)效率，造成混凝土攪拌時間均偏短。攪拌時間短對中低強(qiáng)度等級混凝土拌合物狀態(tài)不太明顯，但高強(qiáng)度等級混凝土由于水膠比低，漿體粘稠受攪拌時間影響較大。生產(chǎn)高強(qiáng)度等級混凝土?xí)r，往往水膠比較低，外加劑用量大或使用高濃型減水劑，需要較長的攪拌時間才能攪拌均勻。但生產(chǎn)過程中，有時忽略攪拌時間對高強(qiáng)度等級混凝土拌合物狀態(tài)的影響，攪拌時間短，造成攪拌不均，外加劑的效能不能充分發(fā)揮。經(jīng)過一段時間攪拌運(yùn)輸后，外加劑通過長時間攪拌，更加均勻，功效充分發(fā)揮，混凝土拌合物的坍落度變大，出現(xiàn)坍落度“倒大”現(xiàn)象。由此可見，在生產(chǎn)低水膠比、高強(qiáng)度等級混凝土?xí)r，應(yīng)根據(jù)實(shí)際情況適當(dāng)延長攪拌時間，在使用高濃型外加劑時更應(yīng)該注意延長攪拌時間。

（3）使用緩釋型聚羧酸減水劑

外加劑廠家為了滿足混凝土企業(yè)對混凝土拌合物保坍性能的要求，往往采用緩釋型聚羧酸復(fù)合減水型聚羧酸減水劑使用。過分追求較好的保坍效果往往使得外加劑廠家使用具有較強(qiáng)的緩釋作用或者加入過多的緩釋組分，這些組分隨著時間的推移在混凝土拌合物中緩慢釋放出來，起到保坍的作用。但如果緩釋成分用量不合理，很容易出現(xiàn)混凝土拌合物坍落度倒大現(xiàn)象，尤其是氣溫突然降低或者深秋、初春晝夜溫差大的低溫夜晚，混凝土坍落度“倒大”現(xiàn)象更明顯。因此，在使用緩釋型聚羧酸減水劑作為保坍劑時，一方面要考慮緩釋時間的長短控制，另一方面應(yīng)注意溫度對緩釋成分用量的影響。應(yīng)經(jīng)過試驗(yàn)反復(fù)確定，不宜盲目，必要時應(yīng)在低溫的外界進(jìn)行試驗(yàn)，防止有溫控措施的實(shí)驗(yàn)室對試驗(yàn)結(jié)果產(chǎn)生誤判。在使用保坍劑時，應(yīng)通過試驗(yàn)找到混凝土坍落度損失與緩釋的平衡點(diǎn)。

（4）砂石中含有冰塊

在冬季生產(chǎn)混凝土，尤其早晨，如果砂石原材料保溫方式不當(dāng)，砂石堆長出現(xiàn)凍層，表層的砂石中的水分結(jié)冰。在混凝土生產(chǎn)中如果不注意這一現(xiàn)象，常常會出現(xiàn)混凝土坍落度“倒大”現(xiàn)象。其原因是砂石中含有的固體的冰在攪拌過程中沒有融化呈固體狀態(tài)，混凝土運(yùn)輸過程中在水化熱的作用下，固體的冰慢慢變成液態(tài)的水，造成混凝土的坍落度“倒大”。在冬季生產(chǎn)中，用鏟車將表層結(jié)冰成塊狀的骨料鏟去使用未結(jié)冰的骨料進(jìn)行生產(chǎn)。但當(dāng)在夜間溫度低于零下十度時，砂石中的水分在低溫作用下，半小時左右就會結(jié)冰，應(yīng)采取措施保溫或加熱。同時，應(yīng)增加砂石含水率檢測頻率，以便更好控制用水量，較少混凝土拌合物“倒大”現(xiàn)象。

（5）水泥存放的原因

在混凝土生產(chǎn)實(shí)踐過程中，有時會遇到一些水泥，剛進(jìn)場時與外加劑相容性較差。水泥隨著時間的推移，一方面水泥溫度降低，活性降低；另一方面水泥中一些成分發(fā)生改變，如半水石膏變成二水石膏。這兩種原因造成水泥對外加劑的吸附減少，與外加劑相容性改變，有時也會引起混凝土坍落度“倒大”現(xiàn)象。再實(shí)踐中通過觀察發(fā)現(xiàn)，這類水泥隨著存放時間延長，適應(yīng)新逐漸變好。進(jìn)行水泥與外加劑凈漿流動度試驗(yàn)時發(fā)現(xiàn)，慢速攪拌120秒時，水泥漿體開始由粘稠逐漸舒展，但仍然漿體粘稠，帶快速攪拌120秒時，漿體完全流開，適應(yīng)性很好。使用這樣的水泥生產(chǎn)混凝土?xí)r，由于混凝土生產(chǎn)攪拌時間短，也容易出現(xiàn)混凝土坍落度“倒大”現(xiàn)象。

（以上文章轉(zhuǎn)載，如有侵權(quán)請聯(lián)系徐州新路科技）
